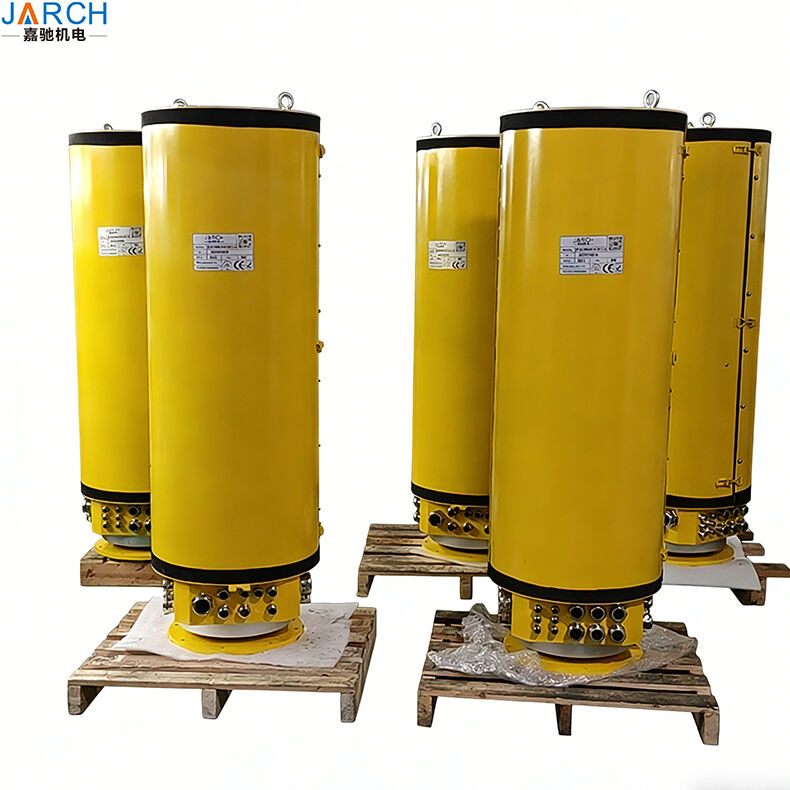

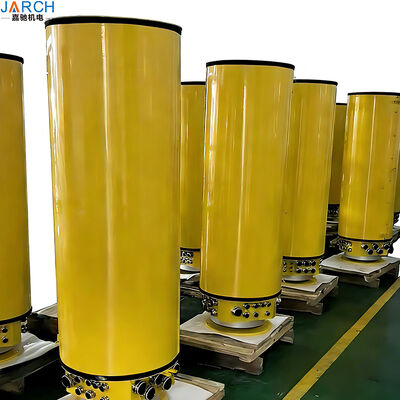

คาเบลความดันสูง รีลสลิป แหวนหอกเครน 12.5kV สลิปแหวนหุ้นกลางแหวนสําหรับ 15kV เครน

1เรื่องแหวนสลิป

JARCH แหวนสลิปคืออุปกรณ์ไฟฟ้าสําหรับการส่งพลังงานไฟฟ้า, สัญญาณการควบคุม, และ / หรือข้อมูลจากโครงสร้างที่หยุดยั้งไปยังโครงสร้างหมุน (หรือตรงกันข้าม)เรานําเสนอวงแหวนสลิปครบวงจร สําหรับการส่งความกระชับกระแสจาก mV ถึง 36 kV และกระแสจาก mA ถึง 3600 A. ทุกซีรีส์เหมาะสําหรับการผสมผสานกับสัญญาณและข้อมูล. การแก้ไขที่กําหนดเองสามารถไปไกลถึง 13000 A และ 43.2 kV. เราใช้เทคโนโลยีที่ดีที่สุดเสมอเพื่อตอบสนองความต้องการของคุณ:เครื่องแปรงคู่หรือหลายเครื่องเราสามารถให้การประกอบจากแท่งเล็ก ๆ น้อย ๆ ไปยังหลายร้อยตามความต้องการของแอปพลิเคชั่นของคุณการจัดสรรแหวนสลิปสามารถนําเสนอทั้งเป็นเปิด, แบบที่ไม่ปิดสําหรับการปรับปรุงลูกค้าพิเศษ หรือปิดโดยสิ้นเชิงด้วยพลาสติกหรือโลหะที่มีผลกระทบสูง เหมาะสําหรับสถานที่อันตรายด้วยเครื่องเชื่อมหมุนเพิ่มเติมมีให้บริการสําหรับของเหลวหรือก๊าซและไฟเบอร์ออปติก swivels สามารถบูรณาการ.

2.ภาพรวมสินค้า:

แหวนเลื่อนระดับอุตสาหกรรม JARCH ของเราถูกออกแบบมาเพื่อให้การส่งกําลังที่น่าเชื่อถือ สัญญาณและข้อมูลในการใช้งานหมุนมันถูกใช้อย่างแพร่หลายอุปกรณ์ลม โรบอติกส์ เครน เครื่องบรรจุภัณฑ์ และอุปกรณ์การแพทย์. ด้วยเสียงเสียงไฟฟ้าต่ํา ความมั่นคงความเร็วสูง และอายุการใช้งานยาวCการหมุนโดยไม่ติดสายไฟฟ้า

3. เครนSปริมาตรวงริมฝีปาก:

3.1 ชื่อส่วนประกอบ: แหวนเคลื่อนที่นํา JSR-BCX-8P400-9P150-20P25-10S

3.1.1 อุณหภูมิของสภาพแวดล้อมการทํางาน: -40 °C ~ + 40 °C

3.1.2 ระดับการป้องกัน: IP64

3.1.3 ความกระชับกําลังการทํางาน: DC 24V/AC400V

3.1.4 ความเร็วการทํางาน: 0 ~ 2 รอบ / นาที

3.1.7 ความต้านทานการปิด: 500 MΩ, ค่าอัตราการเปลี่ยนแปลงความต้านทานแบบไดนามิกต่ํากว่า 30m Ω

3.1.8 จํานวนแหวน: 62 แหวนทั้งหมด

3.1.9 กระแสวงแหวนไฟฟ้า:

8 แหวน - 400 А, ED100%, 400 V

9 แหวน - 150 А, ED100%, 400 V

20 แหวน - 21 А, ED100%, 400 V

10 แหวน - 20 mA, ED100%, 10V:

น้ําหนักร่างกาย: 160 กิโลกรัม

3.2 การออกแบบและขนาดการติดตั้ง

4.แหวนสลิป คุณสมบัติและประโยชน์สําคัญ:

1. แข็งแรงและยาวนาน

*** สร้างด้วยสายสกัดเหล็กทอง และเทคโนโลยีแปรงที่พัฒนา เพื่อการสวมใส่อย่างน้อย

*** การทํางานที่ไม่ต้องบํารุงรักษา มีอายุการใช้งานมากกว่า 10 ล้านรอบ

*** ทนต่ออุณหภูมิสูงจาก -40C ถึง 80C เหมาะสําหรับสภาพแวดล้อมที่รุนแรง

2ความสมบูรณ์แบบของสัญญาณ

***เสียงเสียงไฟฟ้าต่ํา (< 0.5 ความต้านทานการสัมผัส) รับประกันการส่งที่มั่นคง

***รองรับการส่งพลังงานผสมผสาน, Ethernet (CAT5/CAT6), USB, วิดีโอ HD และสัญญาณเซ็นเซอร์

*** เหมาะสําหรับการตอบสนองของ servo motor, สัญญาณ Encoder และ CAN bus ในระบบอัตโนมัติ

3. การออกแบบที่คอมแพคต์และหลากหลาย

***มีในแบบแคปซูล, ช่องผ่าน, และชนิดกระเทียม

***วงแหวนเลื่อนขนาดเล็ก (จากกว้าง 10 มม.) สําหรับการใช้งานที่จํากัดพื้นที่ เช่น จุดเชื่อมหุ่นยนต์และกล้อง CCTV

***ขนาดช่องเจาะที่สามารถปรับแต่งได้ (6mm ถึง 300mm) และระบบวงจร (1 ถึง 100+วงจร)

4สร้างขึ้นสําหรับสภาพที่ยากลําบาก

***การป้องกัน IP54, IP65, หรือ IP67 สามารถใช้ได้สําหรับการทํางานกันฝุ่นและกันน้ํา

***บ้านทนทานต่อการกัดกร่อน เหมาะสําหรับฟาร์มลมในทะเล การใช้งานทางทะเล และเครนกลางแจ้ง

***ความทนทานต่อการสั่นสะเทือนและแรงกระแทกสูงสําหรับเครื่องจักรหนัก

5การใช้งาน (สถานที่ใช้):

พลังงานลม: ระบบควบคุมความช้า, เครื่องขับเคลื่อนยาว, ติดตามสภาพ

โรบอติกส์: แขนหุ่นยนต์ โรบอตร่วมมือ (โคบอต) AGV โรบอตปั่น

การจัดการวัสดุ: กราน gantry, กราน stacker, โต๊ะหมุน, เส้นบรรจุ

โรงพยาบาลและกองทัพออมสิน:

อุตสาหกรรมอัตโนมัติ: ระยะหมุน โต๊ะดัชนี การจัดการสายไฟฟ้า

RFQ

1รายการมาตรฐานที่ตีพิมพ์ทั้งหมดมีภาพวาด 2 มิติและภาพวาด 3 มิติหรือไม่

ใช่แน่นอน อีเมลเราที่ kris@szjarch.cn สําหรับข้อมูลเพิ่มเติม

2แหวนเลื่อนขนาดกลางไหนที่สามารถปรับแต่งได้ และมีปริมาตรใดที่จําเป็น

ผ่านสื่อ: ก๊าซ, น้ําเหลว, ไฟฟ้า, เอเธอร์เน็ต, ไฟเบอร์ออปติก, การผสมก๊าซ-น้ําเหลว-ไฟฟ้า และอื่นๆ

3สําหรับวงแหวนสลิปไฟฟ้า ปริมาตรดังต่อไปนี้ต้องการ:

a. จํานวนวงจร (เลขวงแหวน), กระแสไฟฟ้า, ความดัน, ความเร็วหมุน, อุณหภูมิ, ระดับการป้องกัน;

b. จําเป็นต้องส่งสัญญาณหรือไม่ สัญญาณประเภทไหน ควรปิดสัญญาณหรือไม่

c. กว้างภายใน (ID), ความยาว, ความกว้าง, ความสูงที่ต้องการ

ความสูงสูงสุดไม่เกิน XXmm

4สําหรับวงแหวนลื่นแบบปนูเมติกหรือไฮดรอลิก ปริมาตรดังต่อไปนี้ต้องการ:

a. มันคือก๊าซหรือของเหลวชนิดไหน? แหวนเลื่อนของเราสามารถส่งลม ((วาคิวัม, อากาศ, ก๊าซ...), ไฮดรอลิก (น้ํามัน, น้ํา, น้ําเหลวเย็น...) เป็นต้น

b ความดัน ความเร็วหมุน ความร้อนของสื่อที่ถ่ายส่ง

c ขนาดท่าเรือ: G1/8 หรือ PT1/4 เป็นต้น

d. กว้างภายใน (ID) ความยาว ความกว้าง ความสูงที่ต้องการ

e. ทอมปอร์คสูงสุดที่ยอมรับของวงแหวนสลิป

f. วิธีการติดตั้ง: ติดสกรูเข้าในแกนหมุนหรือติดตั้งด้วย flange?

5สําหรับ Ethernet ปริมาตรดังต่อไปนี้จําเป็น:

a. 1000M หรือ 100M

b. จํานวนวงจร (เลขวงแหวน), กระแสไฟฟ้า, ความดัน, ความเร็วหมุน;

c. จําเป็นต้องส่งสัญญาณหรือไม่ สัญญาณประเภทไหน ควรปิดสัญญาณหรือไม่

d. กว้างภายใน (ID) ความยาวที่ต้องการ ความกว้าง ความสูง มีความต้องการเฉพาะใด ๆ สําหรับพวกเขาหรือไม่ เช่น ความสูงสูงสุดควรต่ํากว่า XXmm

6การติดตั้งที่ถูกต้อง การทํางานภายใต้ความเร็วหมุนสูงสุด และสภาพแวดล้อมที่เหมาะสม เป็นสิ่งที่ดีสําหรับการขยายอายุการทํางานของวงแหวนสลิป
